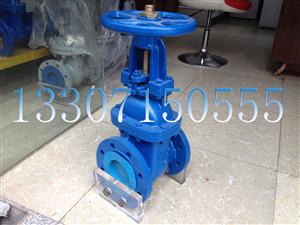

Z41T/W型-楔式明桿閘閥（HT200）
Z41T/W型-楔式明桿閘閥（HT200）詳細介紹
【產品簡介】
灰鑄鐵楔式明桿法蘭連接單閘板閘閥 的啟閉件是閘板，閘板的運動方向與流體方向 相互 垂直，閘閥只能作全開和全關 啟閉且不能處于半開半關狀態也 不能作調節和節流。閘板有兩個密封面 ， 常用的模式參數而異 ， 通常為 50°坡。Z41T/W型 閘閥是采用強制密封的 , 即閥門關閉時要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。 閘閥的閘板隨閥桿一起作直線運動的 因此叫 明桿閘閥。在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽將旋轉運動變?yōu)橹本€運動將操作轉矩變?yōu)椴僮魍屏?/span> 。 開啟閥門時 ， 當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化 產生 鎖死 的 現象 , 通常在開到頂點位置上再倒回 半 圈作為全開閥門的位置。因此閥門的全開位置，按閘板的位置即行程來確定。
【產品優缺】
1、 流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、 啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、 高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
9、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
10、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料．密封可靠．操作輕便靈活．
11、 密封面之間易引起沖蝕和擦傷，維修比較困難。 外形尺寸較大，開啟需要一定的空間，開閉時間長。
12、 結構較復雜 。 閘闊的種類 ， 按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 ， 楔式閘板式閘閥又可分為單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
【維護要點】
1、 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3、 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4、 帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、 如果閥門經常開關使用 , 每月至少潤滑一次。
6、 選用閘閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，一般不作為調節或節流使用。
【產品結構】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
材料 |
|
|
型號 |
Z41T-10/16 |
Z41W-10/16 |
|
閘板 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
|
閥桿 |
碳鋼、黃銅、不銹鋼 |
碳鋼、黃銅、不銹鋼 |
|
閥桿螺母 |
黃銅、球墨鑄鐵 |
黃銅、球墨鑄鐵 |
|
手輪 |
灰鑄鐵、球墨鑄鐵 |
灰鑄鐵、球墨鑄鐵 |
二、主要性能規范（Function and specification）
|
型號 |
公稱壓力 |
強度試驗壓力 |
密度試驗壓力 |
適用溫度 |
適用介質 |
|
Z41T-10 |
1.0 |
1.5 |
1.1 |
≤200 |
蒸汽、水 |
|
Z41W-10 |
1.0 |
1.5 |
1.1 |
≤100 |
油品 |
|
Z41T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
|
Z41W-16 |
1.6 |
2.4 |
1.8 |
≤100 |
油品 |

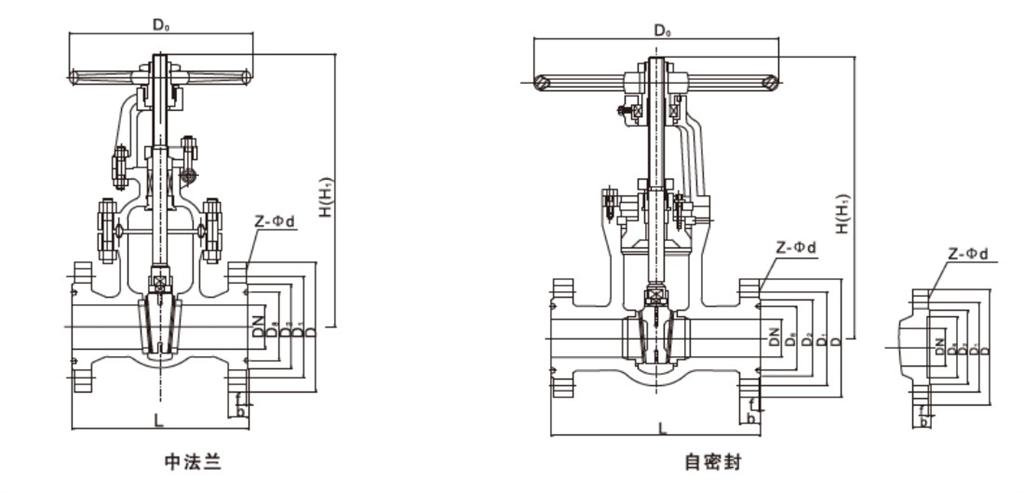

三、外形尺寸和連接尺寸（Outling and connect measurement）
|
Z41T/W-10 |
|||||||||||||||||||
|
公稱通徑 |
L |
尺寸 |
參考重量 |
||||||||||||||||
|
DN |
L1 |
L2 |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
Do |
Kg |
|||||||||
|
40 |
165 |
165 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
252 |
135 |
10.1Kg |
|||||||||
|
50 |
178 |
178 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
295 |
180 |
16.6Kg |
|||||||||
|
65 |
190 |
190 |
180 |
145 |
120 |
20-3 |
4-Φ18 |
330 |
180 |
20.6Kg |
|||||||||
|
80 |
203 |
203 |
195 |
160 |
135 |
22-3 |
4-Φ18 |
382 |
200 |
27.0Kg |
|||||||||
|
100 |
229 |
229 |
215 |
180 |
155 |
22-3 |
8-Φ18 |
437 |
200 |
33.3Kg |
|||||||||
|
125 |
254 |
254 |
245 |
210 |
185 |
24-3 |
8-Φ18 |
508 |
240 |
47.0Kg |
|||||||||
|
150 |
280 |
267 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
580 |
240 |
66.5Kg |
|||||||||
|
200 |
330 |
292 |
335 |
295 |
265 |
26-3 |
8-Φ23 |
760 |
320 |
101.0Kg |
|||||||||
|
250 |
380 |
330 |
390 |
350 |
320 |
28-3 |
12-Φ23 |
875 |
320 |
156.2Kg |
|||||||||
|
300 |
420 |
356 |
440 |
400 |
368 |
28-4 |
12-Φ23 |
1040 |
400 |
219.1Kg |
|||||||||
|
350 |
450 |
381 |
500 |
460 |
428 |
30-4 |
16-Φ23 |
1195 |
400 |
280.0Kg |
|||||||||
|
400 |
480 |
406 |
565 |
515 |
482 |
32-4 |
16-Φ25 |
1367 |
500 |
402.3Kg |
|||||||||
|
450 |
510 |
* |
615 |
565 |
532 |
32-4 |
20-Φ25 |
1498 |
500 |
542.5Kg |
|||||||||
|
500 |
540 |
* |
670 |
620 |
585 |
34-4 |
20-Φ25 |
1710 |
500 |
798.8Kg |
|||||||||
|
600 |
600 |
* |
780 |
725 |
685 |
36-5 |
20-Φ30 |
2129 |
500 |
1110.0Kg |
|||||||||
|
Z41T/W-16Q |
|||||||||||||||||||
|
公稱通徑 |
尺寸 |
參考重量 |
|||||||||||||||||
|
DN |
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
Do |
Kg |
||||||||||
|
40 |
165 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
252 |
135 |
11.0Kg |
||||||||||
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
295 |
180 |
17.5Kg |
||||||||||
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-Φ18 |
330 |
180 |
21.0Kg |
||||||||||
|
80 |
203 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
382 |
200 |
27.8Kg |
||||||||||
|
100 |
229 |
215 |
180 |
155 |
24-3 |
8-Φ18 |
437 |
200 |
32.4Kg |
||||||||||
|
125 |
254 |
245 |
210 |
185 |
26-3 |
8-Φ18 |
508 |
240 |
49.2Kg |
||||||||||
|
150 |
280 |
280 |
240 |
210 |
28-3 |
8-Φ23 |
580 |
240 |
64.6Kg |
||||||||||
|
200 |
330 |
335 |
295 |
265 |
30-3 |
12-Φ23 |
760 |
320 |
108.1Kg |
||||||||||
|
250 |
380 |
405 |
355 |
320 |
32-3 |
12-Φ25 |
875 |
320 |
143.0Kg |
||||||||||
|
300 |
420 |
460 |
410 |
375 |
34-4 |
12-Φ25 |
1040 |
400 |
220.0Kg |
||||||||||
【 備注事項 】
以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關 Z41T/W型-楔式明桿 閘閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
