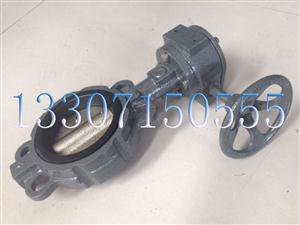

D371X型-蝸輪傳動對夾式軟密封蝶閥(HT200)
D371X型-蝸輪傳動對夾式軟密封蝶閥(HT200)詳細介紹
【 產品簡介 】
渦輪傳動對夾式軟密封蝶閥 由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤ 135 ℃ 內 食品、醫藥、化工、石油、電力、輕紡、造紙等 行業 給排水 、 氣體管道上作調節流量和截流介質的作用。D371X 型 蝶閥是一種渦輪式對夾軟密封蝶閥，對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內 ， 圓盤形蝶板繞著軸線旋轉，旋轉角度為0° ~ 90° 范圍 之間，可以起到流量調節的作用，當?shù)逍D(zhuǎn)到90°時，閥門達到最大 敞開 。 對夾式蝶閥結構簡單、體積 甚小 、重量 輕盈 ，只由少數幾個零件組成且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降 極小 ，故具有較好的流量控制特性。蝶閥有彈性軟密封和金屬密封兩種密封型式 ，不過 D371X型為 彈性軟密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊 。 采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性軟密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型 ， 蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。本類閥門在管道中一般應當水平安裝 。 常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
【 產品特點 】
1、D371X型蝶閥 采用雙偏心結構，具有越關越緊的密封 特性 ，密封性能 牢靠 。
2、 密封副材料 采用 不銹鋼 閥板與 丁腈耐油 等適應介質的 橡膠配對， 增長使用 壽命。
3、 橡膠密封圈 通常 可位于閥體上，也可以 置于 蝶板上，可適用不同 化學成分 的介質， 給 用戶 保障 。
4、 蝶板采用框架結構，強度 交 高， 流通 面積大 且 流阻小。
5、閥體 整體烤漆、能有效地防止銹蝕且 只需 更換密封閥座密封材料，就可使用于不同介質 的輸送 。
6、D371X型蝶閥 具有雙向密封功能，密封性能可靠達到雙向密封零泄漏 。 安裝時不受介質流向的控制，也不受空間位置的影響，可 置于 任何方向安裝。
7、D371X型蝶閥 結構獨特，操作靈活， 啟閉輕松 ， 維修及安裝 方便。
【 產品結構 】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
閥體 |
閥座 |
閥桿、蝸桿 |
蝶板 |
襯套 |
O型圈 |
|
D371X-10/16 |
灰鑄鐵 |
四氟乙烯 /丁晴橡膠 |
2Cr13 |
球墨鑄鐵 |
鋁青銅 |
丁腈橡膠 |
|
D371X-10/16Q |
球墨鑄鐵 |
四氟乙烯 /丁晴橡膠 |
2Cr13 |
球墨鑄鐵 |
鋁青銅 |
丁腈橡膠 |
|
D371X-10/16C |
WCB |
四氟乙烯 /丁晴橡膠 |
2Cr13 |
球墨鑄鐵 |
鋁青銅 |
丁腈橡膠 |
二 、主要性能規范（Main technical data）
|
公稱壓力 |
強度試驗壓力 |
密度試驗壓力 |
工作壓力 |
工作溫度 |
適用介質 |
|
PN1.0MPa |
1.5 |
1.1 |
1.0 |
≤ 135 ℃ |
蒸汽、水、油品、弱酸、堿等 |
|
PN1.6MPa |
2.4 |
1.8 |
1.6 |
≤ 135 ℃ |
蒸汽、水、油品、弱酸、堿等 |
三 、主要外形尺寸連接尺寸（Main size of appearance）
|
DN |
Φ |
H |
B |
Z- Φ d |
L |
參考重量 |
|
50 |
125 |
200 |
220 |
4- Φ 18 |
43 |
6.85Kg |
|
65 |
145 |
220 |
220 |
4- Φ 18 |
46 |
7.50Kg |
|
80 |
160 |
230 |
220 |
4- Φ 18 |
46 |
7.95Kg |
|
100 |
180 |
240 |
220 |
4- Φ 18 |
52 |
9.20Kg |
|
125 |
210 |
250 |
268 |
4- Φ 18 |
56 |
11.1Kg |
|
150 |
240 |
265 |
268 |
4- Φ 23 |
56 |
12.3Kg |
|
200 |
295 |
310 |
289 |
4- Φ 23 |
60 |
22.5Kg |
|
250 |
355 |
340 |
289 |
4- Φ 25 |
68 |
27.7Kg |
|
300 |
410 |
380 |
289 |
4- Φ 30 |
78 |
40.0Kg |
|
350 |
470 |
420 |
289 |
4- Φ 30 |
78 |
46.3Kg |
|
400 |
515 |
522 |
363 |
4- Φ 31 |
88 |
88.2Kg |
|
450 |
565 |
536 |
363 |
4- Φ 31 |
106 |
145Kg |
|
500 |
620 |
604 |
363 |
4- Φ 31 |
132 |
203Kg |
|
600 |
725 |
695 |
427 |
4- Φ 34 |
154 |
302Kg |
|
700 |
840 |
811 |
482 |
4- Φ 27 |
165 |
410Kg |
|
800 |
952 |
893 |
482 |
4- Φ 30 |
190 |
440Kg |
|
900 |
1050 |
903 |
529 |
4- Φ 30 |
211 |
908Kg |
|
1000 |
1160 |
983 |
529 |
4- Φ 33 |
224 |
1090Kg |
【 備注事項 】
以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關 D371X型-蝸輪傳動對夾式軟密封蝶閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
